ETSK 5V Voice Control Schakelaar Suite DIY Kits Elektronische Circuit

Werkprincipe:
Q1 en Q2 samengesteld uit twee audioversterker circuit, het audiosignaal wordt geaccepteerd door de MK1 C1 wordt gekoppeld aan de basis van Q1 paal, versterkt en direct van de collector naar de basis van Q2 aan een negatieve vierkante golf op de collector van Q2, met om het bistbare circuit te activeren
R1, C1 circuit frequentierespons is beperkt tot ongeveer 3 kHz tot een hoog gevoeligheidsbereik
De stroom is ingeschakeld, de staat van het bistbare circuit Q4 uit, Q3 verzadigd, D3 schijnt niet
Wanneer MK1 ontvangen controlesignaal, en een negatieve vierkante golfuitgang na twee vergrootte, negatieve spikes door D1 toevoegen aan de basis van Q3, het circuit snel flip, D3 wordt verlicht na differentiële verwerking
Wanneer MK1 opnieuw aangesloten op het besturingssignaal, het circuit en omgedraaid, is D3 uitgeschakeld
Circuit board gereserveerd voor de terminal J1 toegang buiten de besturingsapparatuur en andere apparaten via de J1 connector relais stem. (Dan relais vereist aan beide uiteinden van de relaisspoel anti en een diode)

Specificaties:
Naam van de suite: Clap switch kit
Bedrijfsspanning: 4,5-5V

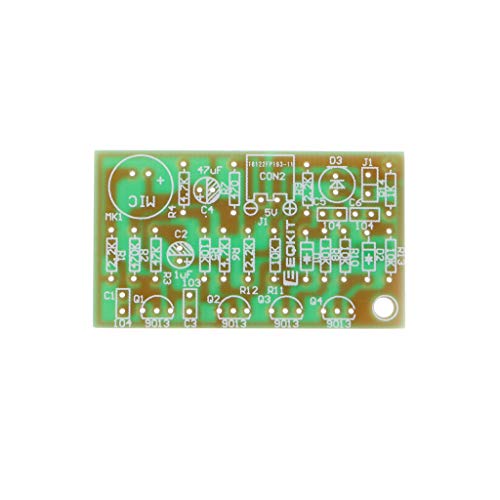

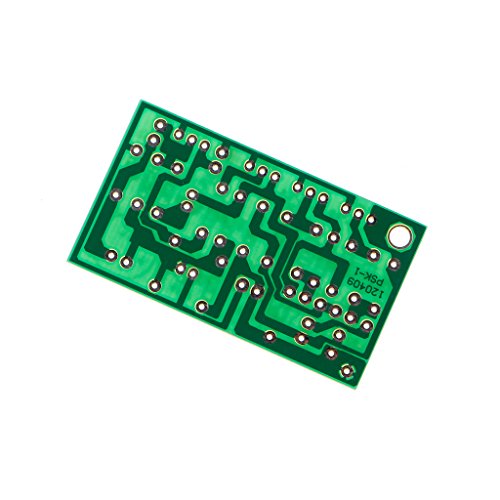

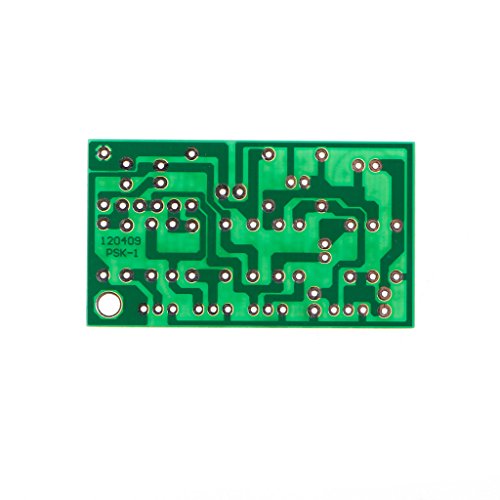

PCB Grootte: 4.9×2.7cm/1.93×1.06inch
Hoeveelheid: 1 set
Opmerking:
Gelieve 1-3 mm fout toe te staan vanwege handmatige meting. pls zorg ervoor dat je het niet erg vindt voordat je een bod geeft
Vanwege het verschil tussen verschillende beeldschermen is het mogelijk dat de afbeelding niet de werkelijke kleur van het item weergeeft. Hartelijk dank.

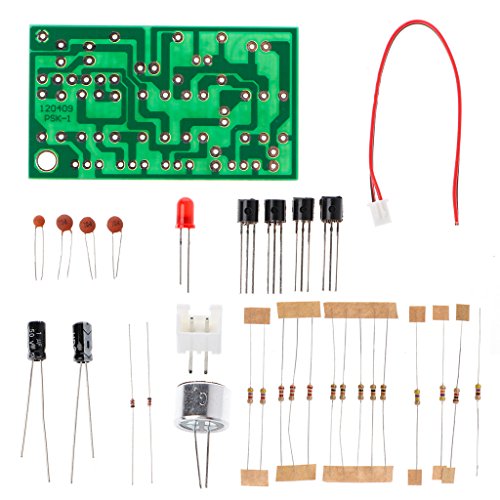

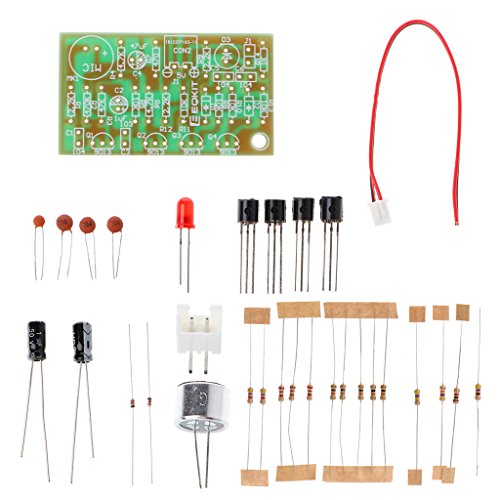

Inhoud:
1 Set x Klap Akoestische Controle Schakelaar Suite
